Sebagai pemasok kawat inti tembaga berisolasi PVC, saya sering menjumpai pertanyaan dari pelanggan mengenai kesesuaian produk kami untuk aplikasi frekuensi tinggi. Di blog ini, saya akan mempelajari topik ini, mengeksplorasi karakteristik kawat inti tembaga berisolasi PVC dan kinerjanya dalam skenario frekuensi tinggi.
Memahami Kawat Inti Tembaga Berisolasi PVC
Kawat inti tembaga berisolasi PVC (Polivinil Klorida) merupakan kawat listrik yang umum digunakan di berbagai industri. Tembaga, yang dikenal dengan konduktivitas listriknya yang sangat baik, berfungsi sebagai bahan inti. Ini memiliki resistansi rendah, yang memungkinkan transmisi arus listrik secara efisien. Sedangkan PVC digunakan sebagai bahan isolasi. Ini memberikan perlindungan mekanis pada inti tembaga, mencegah korsleting, dan tahan terhadap kelembapan, bahan kimia, dan abrasi.
Kombinasi tembaga dan PVC membuat kawat jenis ini hemat biaya, tahan lama, dan mudah dipasang. Ini banyak digunakan pada kabel rumah tangga, peralatan listrik, dan sistem kelistrikan frekuensi rendah. Namun, jika menyangkut aplikasi frekuensi tinggi, beberapa faktor perlu dipertimbangkan.
Faktor yang Mempengaruhi Kinerja Frekuensi Tinggi
Efek Kulit
Salah satu fenomena utama dalam aplikasi frekuensi tinggi adalah efek kulit. Ketika frekuensi sinyal listrik meningkat, arus cenderung mengalir lebih banyak pada permukaan luar (kulit) konduktor daripada merata di seluruh penampangnya. Pada kabel inti tembaga, ini berarti bahwa pada frekuensi tinggi, luas penampang efektif konduktor yang tersedia untuk aliran arus berkurang. Hal ini mengakibatkan peningkatan resistansi kawat sehingga menyebabkan hilangnya daya dalam bentuk panas.
Kabel inti tembaga berisolasi PVC biasanya padat atau terdampar. Kabel tembaga padat memiliki luas permukaan per satuan panjang yang lebih besar dibandingkan kabel pilin. Namun, efek kulit masih berdampak pada kedua jenis tersebut. Untuk aplikasi frekuensi tinggi, peningkatan resistensi akibat efek kulit dapat menjadi kelemahan yang signifikan, karena dapat menurunkan kualitas sinyal dan efisiensi sistem kelistrikan.
Kerugian Dielektrik
Bahan isolasi juga memainkan peran penting dalam kinerja frekuensi tinggi. PVC memiliki konstanta dielektrik dan faktor kerugian dielektrik yang relatif tinggi dibandingkan beberapa bahan insulasi lain yang digunakan dalam aplikasi frekuensi tinggi, seperti PTFE (Polytetrafluoroethylene). Kehilangan dielektrik terjadi ketika bahan insulasi menyerap sebagian energi listrik dan mengubahnya menjadi panas. Pada frekuensi tinggi, kerugian ini bisa sangat besar, menyebabkan disipasi daya lebih lanjut dan potensi panas berlebih pada kabel.
Selain itu, sifat dielektrik PVC dapat berubah seiring suhu dan frekuensi. Ketidakstabilan ini dapat menyebabkan variasi kinerja listrik kabel, yang tidak diinginkan dalam sistem frekuensi tinggi yang mengutamakan presisi dan stabilitas.
Redaman Sinyal
Redaman sinyal merupakan pertimbangan penting lainnya dalam aplikasi frekuensi tinggi. Ketika sinyal listrik bergerak sepanjang kawat, ia kehilangan kekuatan karena faktor-faktor seperti hambatan, kehilangan dielektrik, dan radiasi. Pada kabel inti tembaga berisolasi PVC, efek gabungan dari efek kulit dan kehilangan dielektrik dapat menyebabkan redaman sinyal yang signifikan pada frekuensi tinggi. Artinya, sinyal mungkin tidak mencapai tujuannya dengan kekuatan yang cukup, sehingga mengakibatkan komunikasi yang buruk atau kegagalan fungsi peralatan listrik.
Aplikasi Dimana Kawat Inti Tembaga Berisolasi PVC Mungkin Cocok
Terlepas dari tantangan dalam aplikasi frekuensi tinggi, masih ada beberapa skenario di mana kawat inti tembaga berinsulasi PVC dapat digunakan.
Rentang Frekuensi Rendah hingga Menengah
Dalam aplikasi yang frekuensinya relatif rendah hingga sedang, efek efek kulit dan kehilangan dielektrik tidak terlalu terasa. Misalnya, dalam beberapa sistem kontrol industri yang beroperasi pada frekuensi di bawah beberapa ratus kilohertz, kawat inti tembaga berinsulasi PVC dapat memberikan solusi hemat biaya. Sistem ini tidak memerlukan karakteristik presisi tinggi dan redaman rendah seperti kabel frekuensi tinggi yang lebih khusus.
Transmisi Jarak Pendek
Ketika jarak transmisi pendek, dampak redaman sinyal berkurang. Di sirkuit listrik lokal dalam perangkat kecil atau sistem komunikasi jarak pendek, kawat inti tembaga berinsulasi PVC dapat digunakan. Misalnya, pada beberapa perangkat elektronik konsumen yang panjang kabelnya hanya beberapa sentimeter, hilangnya kekuatan sinyal mungkin dapat diterima.
Alternatif untuk Aplikasi Frekuensi Tinggi
Untuk aplikasi frekuensi tinggi yang mengutamakan kinerja, ada beberapa alternatif selain kawat inti tembaga berinsulasi PVC.
Kabel Berisolasi PTFE
PTFE memiliki konstanta dielektrik dan faktor kerugian dielektrik yang sangat rendah, menjadikannya pilihan yang sangat baik untuk aplikasi frekuensi tinggi. Kabel inti tembaga berinsulasi PTFE dapat memberikan redaman sinyal rendah dan stabilitas frekuensi tinggi. Mereka biasanya digunakan dalam sistem komunikasi gelombang mikro, transmisi data berkecepatan tinggi, dan aplikasi luar angkasa.
Kabel Koaksial
Kabel koaksial terdiri dari konduktor pusat, lapisan isolasi, pelindung logam, dan jaket luar. Pelindung ini membantu mengurangi interferensi dan radiasi elektromagnetik, membuat kabel koaksial cocok untuk aplikasi frekuensi tinggi. Mereka banyak digunakan dalam penyiaran televisi, komunikasi internet, dan sistem radar.
Penawaran Produk Kami

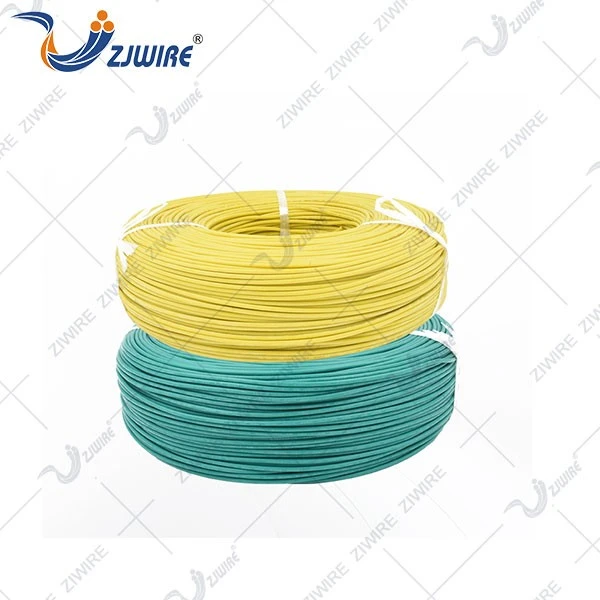

Sebagai pemasok kawat inti tembaga berisolasi PVC, kami menawarkan rangkaian produk yang cocok untuk berbagai aplikasi. Kabel kami memenuhi berbagai standar industri dan tersedia dalam berbagai ukuran dan spesifikasi. Misalnya, kita punyaKabel UL3644,Kabel UL10070, DanKabel UL3135, yang dirancang untuk memberikan kinerja yang andal di berbagai sistem kelistrikan.
Meskipun kabel inti tembaga berinsulasi PVC kami mungkin bukan pilihan terbaik untuk semua aplikasi frekuensi tinggi, kabel ini menawarkan nilai uang yang sangat baik dalam skenario frekuensi rendah hingga menengah dan jarak pendek. Tim ahli kami dapat membantu Anda menentukan kabel yang paling sesuai dengan kebutuhan spesifik Anda, dengan mempertimbangkan faktor-faktor seperti frekuensi, jarak transmisi, dan kondisi lingkungan.
Kesimpulan
Kesimpulannya, kawat inti tembaga berisolasi PVC memiliki keterbatasan dalam aplikasi frekuensi tinggi karena efek kulit, kehilangan dielektrik, dan redaman sinyal. Namun, ini masih bisa menjadi pilihan yang layak dalam rentang frekuensi rendah hingga menengah dan transmisi jarak pendek. Jika Anda mencari solusi hemat biaya untuk sistem kelistrikan Anda, kabel inti tembaga berinsulasi PVC kami mungkin merupakan pilihan yang tepat.
Jika Anda memiliki pertanyaan tentang produk kami atau memerlukan bantuan lebih lanjut dalam memilih kabel yang sesuai untuk aplikasi Anda, jangan ragu untuk menghubungi kami. Kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan pelanggan yang sangat baik. Kami berharap dapat mendiskusikan kebutuhan Anda dan menemukan solusi terbaik untuk Anda.
Referensi
- Grover, FW (1946). Perhitungan Induktansi: Rumus dan Tabel Kerja. Publikasi Dover.
- Hayt, WH, & Buck, JA (2001). Elektromagnetik Teknik. McGraw - Bukit.
- Paulus, CR (2006). Pengantar Kompatibilitas Elektromagnetik. Wiley - Antar Sains.
