Terminal kabel otomotif merupakan komponen penting dalam sistem kelistrikan kendaraan. Sebagai pemasok kawat otomotif, saya mempunyai kesempatan untuk bekerja dengan berbagai terminal ini, masing-masing dirancang untuk aplikasi dan persyaratan tertentu. Di blog ini, saya akan membahas berbagai jenis terminal kabel otomotif, karakteristiknya, dan kegunaannya.
Terminal Pisau
Terminal bilah adalah salah satu jenis terminal kabel otomotif yang paling umum. Bentuknya datar dan berbentuk seperti bilah, sehingga mudah dimasukkan ke dalam soket atau konektor yang sesuai. Terminal blade tersedia dalam berbagai ukuran, biasanya lebarnya berkisar antara 0,25 inci hingga 0,4 inci. Ukuran terminal blade ditentukan oleh nilai arus listrik yang dapat ditanganinya. Misalnya, terminal blade yang lebih kecil cocok untuk aplikasi arus rendah seperti lampu dasbor atau sambungan radio, sedangkan terminal blade yang lebih besar digunakan untuk sirkuit arus tinggi seperti motor starter atau power window.
Salah satu kelebihan terminal blade adalah kesederhanaan dan kemudahan pemasangannya. Mereka dapat dengan cepat disambungkan dan diputuskan, sehingga ideal untuk aplikasi yang sering memerlukan perawatan atau penggantian komponen. Selain itu, terminal blade menyediakan sambungan listrik yang aman, mengurangi risiko sambungan longgar yang dapat menyebabkan kegagalan listrik.
Terminal Cincin
Terminal cincin berbentuk lingkaran dengan lubang di tengahnya. Mereka dirancang untuk disambungkan ke stud atau baut, memberikan sambungan listrik yang andal dan permanen. Terminal cincin biasanya digunakan dalam aplikasi di mana kabel perlu dipasang ke titik grounding atau sumber listrik. Misalnya, pada sambungan aki mobil, terminal cincin digunakan untuk menghubungkan kabel aki ke tiang aki.
Besar kecilnya terminal cincin ditentukan oleh diameter lubang di tengahnya, yang harus sesuai dengan ukuran stud atau baut yang akan disambungkan. Terminal cincin tersedia dalam berbagai bahan, seperti tembaga dan kuningan. Terminal cincin tembaga lebih disukai karena konduktivitas listriknya yang sangat baik, sedangkan terminal cincin kuningan lebih tahan korosi dan sering digunakan di lingkungan yang keras.
Terminal Sekop
Terminal sekop, juga dikenal sebagai terminal garpu, memiliki ujung yang rata dan berbentuk sekop. Mirip dengan terminal blade tetapi lebih lebar dan memiliki desain lebih terbuka. Terminal sekop mudah dipasang dan dapat digunakan dalam berbagai aplikasi, termasuk menyambungkan kabel ke sakelar, relai, dan komponen listrik lainnya.
Salah satu fitur utama terminal sekop adalah kemampuannya menyediakan koneksi yang cepat dan aman. Mereka dapat dengan mudah dipasang ke tiang terminal atau dimasukkan ke dalam konektor yang sesuai. Terminal sekop tersedia dalam berbagai ukuran dan gaya, memungkinkannya digunakan dalam berbagai sistem kelistrikan otomotif.
Terminal Peluru
Terminal peluru berbentuk silinder dan memiliki ujung jantan dan betina. Mereka dirancang untuk disatukan untuk membentuk sambungan listrik. Terminal peluru biasanya digunakan dalam aplikasi yang memerlukan sambungan sementara atau semi permanen, seperti pada rangkaian kabel atau untuk menyambungkan aksesori purnajual.
Keuntungan terminal peluru adalah kemudahan pemasangan dan pelepasannya. Mereka dapat dengan cepat dihubungkan dan diputuskan tanpa memerlukan alat khusus. Namun, penting untuk memastikan bahwa terminal peluru berukuran dan dipasangkan dengan benar untuk memastikan sambungan listrik yang aman.
Konektor Bokong
Konektor pantat digunakan untuk menyatukan dua kabel dari ujung ke ujung. Mereka tersedia dalam berbagai tipe, termasuk konektor pantat tipe crimp dan tipe solder. Konektor pantat tipe crimp adalah yang paling umum dan dipasang dengan menggunakan alat crimping untuk menekan konektor ke kabel. Konektor pantat tipe solder memerlukan penyolderan kabel di dalam konektor untuk membuat sambungan yang lebih permanen dan andal.
Konektor pantat sangat penting untuk memanjangkan kabel atau memperbaiki kabel yang rusak pada sistem kelistrikan otomotif. Mereka memastikan arus listrik dapat mengalir dengan lancar di antara kabel-kabel yang terhubung.
Konektor Butt Panas - Kecilkan
Konektor pantat menyusut panas adalah variasi dari konektor pantat tradisional. Mereka terbuat dari selongsong logam dengan lapisan pipa panas menyusut di bagian luar. Ketika panas diterapkan pada pipa heat-shrink, pipa tersebut akan menyusut dan menutup sambungan, memberikan insulasi tambahan dan perlindungan terhadap kelembapan dan korosi.
Konektor pantat penyusut panas ideal untuk aplikasi otomotif di mana kabel perlu dilindungi dari elemen. Mereka biasanya digunakan di area seperti ruang mesin, di mana kabel terkena suhu tinggi, getaran, dan kelembapan.
Terminal Suar
Terminal suar memiliki ujung melebar yang menyediakan area kontak lebih besar. Mereka sering digunakan dalam aplikasi yang memerlukan sambungan arus tinggi, seperti pada sistem pengisian daya kendaraan. Terminal suar dapat menangani arus listrik dalam jumlah yang lebih besar dibandingkan dengan jenis terminal lainnya, sehingga cocok untuk komponen yang haus daya.
Terminal Pin
Terminal pin adalah terminal silinder kecil yang digunakan pada konektor dan soket. Mereka biasanya ditemukan pada konektor multi - pin, seperti yang digunakan pada sistem komputer mobil atau perlengkapan audio. Terminal pin menyediakan koneksi yang tepat dan andal, memastikan bahwa sinyal listrik ditransmisikan secara akurat antar komponen yang berbeda.
Memilih Terminal yang Tepat untuk Aplikasi Anda
Saat memilih terminal kabel otomotif, beberapa faktor perlu dipertimbangkan. Pertama, nilai arus listrik terminal harus sesuai dengan beban listrik pada rangkaian. Menggunakan terminal dengan nilai arus listrik yang lebih rendah dari yang dibutuhkan dapat menyebabkan panas berlebih dan kegagalan listrik.
Kedua, lingkungan di mana terminal akan digunakan juga penting. Misalnya, di lingkungan basah atau korosif, terminal tahan korosi seperti terminal kuningan atau baja tahan karat harus dipilih.
Ketiga, jenis sambungan yang diperlukan, apakah sambungan permanen, semi permanen, atau sementara, juga akan mempengaruhi pemilihan terminal. Untuk sambungan permanen, terminal cincin atau konektor pantat yang disolder mungkin merupakan pilihan terbaik, sedangkan untuk sambungan sementara, terminal peluru atau terminal sekop lebih cocok.
Rangkaian Produk Kami

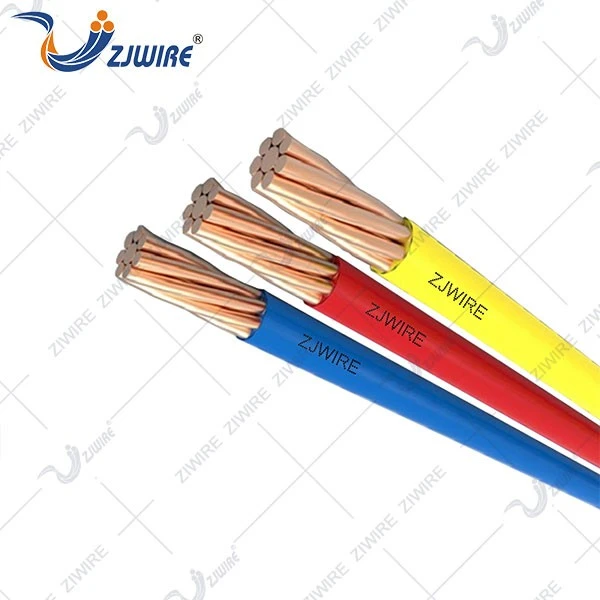

Sebagai pemasok kawat otomotif, kami menawarkan berbagai macam terminal kawat otomotif untuk memenuhi beragam kebutuhan pelanggan kami. Selain terminal, kami juga menyediakan kabel otomotif berkualitas tinggi sepertiFLRY - Kabel B, yang dikenal dengan sifat insulasi dan daya tahannya yang sangat baik. KitaKawat Modifikasi Mobildirancang khusus untuk penggemar mobil yang ingin menyesuaikan sistem kelistrikan kendaraannya. Dan milik kitaKabel Booster Mobilsangat ideal untuk melompat dengan cepat - menghidupkan baterai yang mati.
Hubungi Kami untuk Kebutuhan Kawat Otomotif Anda
Jika Anda sedang mencari terminal kabel otomotif atau kabel otomotif lainnya, kami akan senang mendengar pendapat Anda. Tim ahli kami dapat membantu Anda memilih produk yang tepat untuk aplikasi spesifik Anda. Baik Anda seorang mekanik profesional, produsen mobil, atau penggemar mobil DIY, kami memiliki produk dan pengetahuan untuk memenuhi kebutuhan Anda. Jangan ragu untuk menghubungi kami untuk informasi lebih lanjut atau untuk memulai diskusi pengadaan.
Referensi
- "Buku Panduan Sistem Kelistrikan Otomotif"
- "Manual Teknologi Terminal Listrik"
- Standar dan spesifikasi industri dari produsen kawat dan terminal otomotif
